NetVisor深度解析：自动化网络发现与拓扑可视化的新方式

01 介绍

自动发现并可视化记录网络基础设施。

在传统网络管理中，维护一份准确、可持续更新的网络拓扑几乎是一项“不可能完成的任务”。尤其在 容器化、虚拟化、多 VLAN、多子网、混合环境 已经成为常态的今天，靠人工绘图维护网络文档不仅低效，而且注定无法长期保持一致。

NetVisor（mayanayza/netvisor） 正是在这样的背景下出现的。它不是交换机 OS、不是 SDN 平台，也不是所谓的“网络 hypervisor”。它是一套面向现代基础设施的​自动化网络发现（Discovery）+ 拓扑可视化（Visualization）+ 网络文档化（Documentation）平台。

本文将深入解析 NetVisor 的架构、运行方式、优势与局限，并给出可落地的部署建议。

02 NetVisor 是什么？

特征：

• 自动发现 ：扫描网络以识别主机、服务及其关系
• 200+ 服务定义 ：自动检测数据库、网络服务器、容器、网络基础设施、监控工具和企业应用
• 交互式拓扑 ：生成具有丰富自定义选项的可视化网络图
• 多 VLAN 支持 ：部署守护进程并扫描跨网络段，映射复杂拓扑
• Docker 集成 ：自动发现容器化服务
• 组织管理：多用户支持，支持基于角色的权限（所有者、管理员、成员、可视化工具）
• 定时发现 ： 自动扫描以保持文档最新
• 导出与分享： 下载拓扑图为 PNG 图片、

支持 Docker 快速部署的轻量级网络可视化与文档工具。相比传统 SNMP/CMDB 工具，NetVisor 在复杂环境（尤其是 homelab、小型企业、DevOps 场景）中更具优势：它能识别容器、虚拟化平台、Web 服务、数据库等 200+ 常用服务类型，并将其自动关联到拓扑图中。

---

03 系统架构与技术栈解析

NetVisor 的架构是典型的“三层结构”，但每一层针对现代网络管理进行了专门优化。

序号	组件名称	技术栈	主要职责	描述
1	Server（后端服务）	Rust + Axum + PostgreSQL 17	- 处理业务逻辑 - 存储扫描结果 - 管理组织、用户、权限 - 提供 REST API 给前端和 Daemon	Rust 带来的性能与安全性，使 Server 能够支撑多网络、多用户的场景。
2	Daemon（扫描代理）	独立组件，支持二进制和Docker运行	- IP 扫描 - Ping / 端口扫描 - HTTP 探针 - Docker Socket 采集（容器识别） - 服务类型自动匹配 - 扫描结果上传给 Server	每个 VLAN / 子网可部署一个 Daemon，用类似“探针节点”的方式覆盖整个网络。
3	UI（Web 前端）	Svelte 5 + SvelteKit，使用 @xyflow/svelte 渲染拓扑图	- 主机/服务列表 - 拓扑可视化 - 服务分组 - 自定义布局 - 导出 PNG - 用户、组织、角色管理	UI 交互体验优秀，拓扑操作非常直观。

‍

04 NetVisor 部署

4.1 部署NetVisor Server

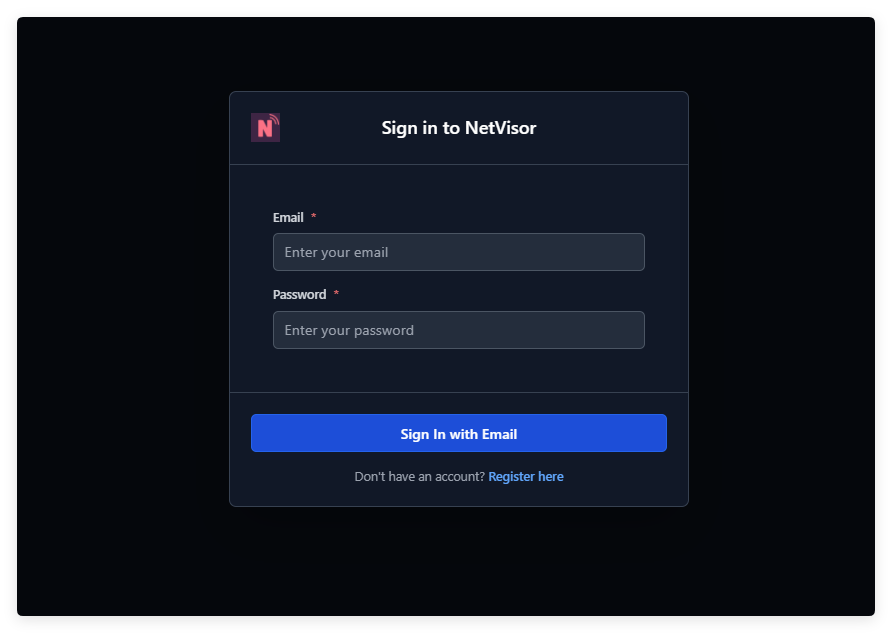

使用Docker compose部署NetVisor Server，NetVisor部署完成后，通过使用浏览器访问http://NAS:8090打开应用，首次使用需要注册管理员账号并完成初始化配置。

services:
  # Netvisor Server：自动发现并可视化记录网络基础设施
  NetvisorServer:
    image: mayanayza/netvisor-server:latest
    container_name: NetvisorServer
    restart: unless-stopped
    ports:
      - 8090:60072
    environment:
      # NetVisor-Server配置
      NETVISOR_DATABASE_URL: postgresql://netvisor:netvisor@10.10.0.241:25432/netvisor  # 数据库连接字符串，需要使用postgresql数据库。
      NETVISOR_WEB_EXTERNAL_PATH: /app/static       # 静态文件路径
      NETVISOR_PUBLIC_URL: http://10.10.0.241:8090  # 服务器的公共 URL
    volumes:
      - ./netvisor/data:/data
    networks:
      - service

4.2 创建 Daemons API Key

Daemons 等同于Agent，Daemons 主动发起扫描并将扫描结果同步到Server组件中。

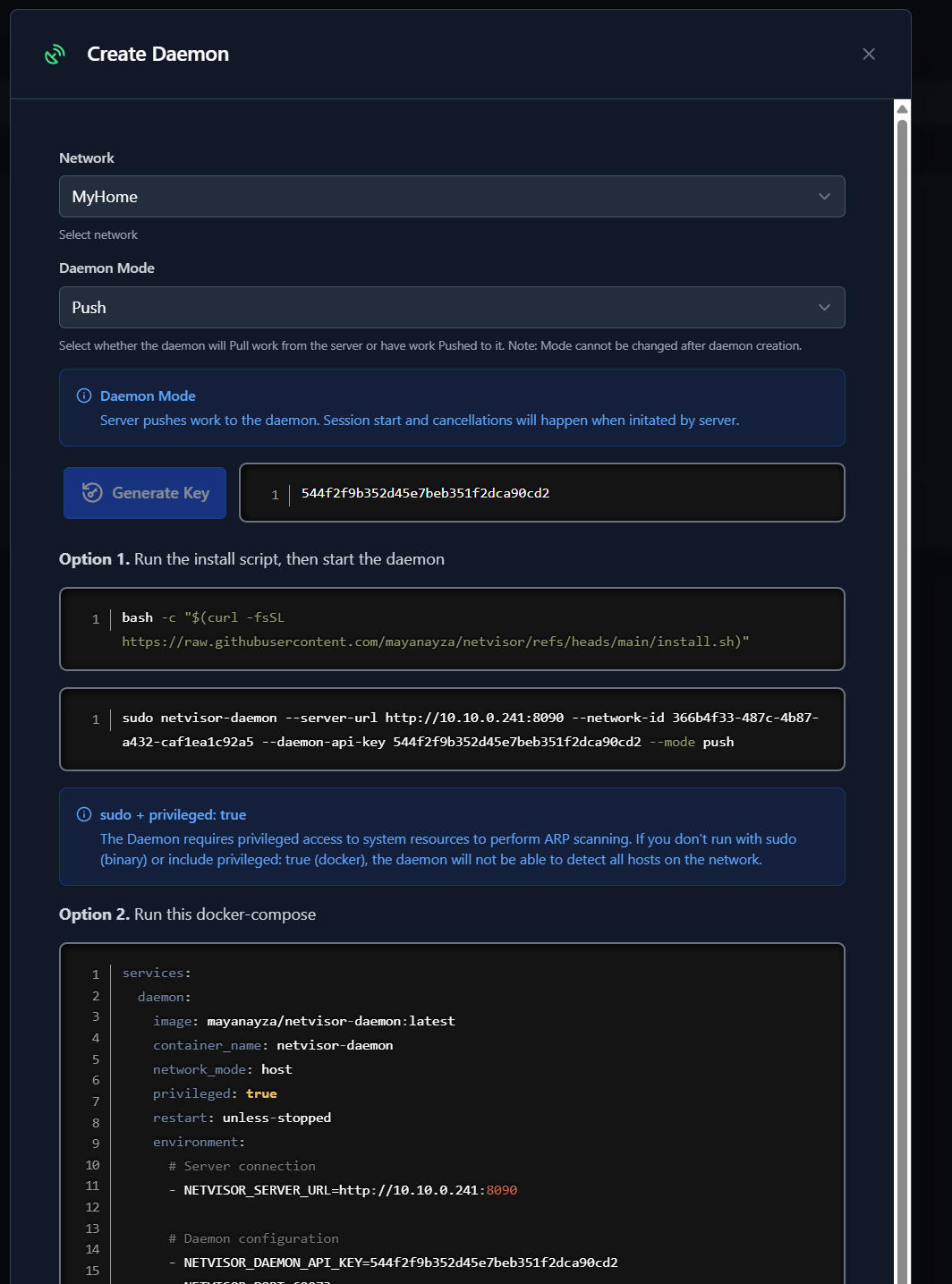

​Daemons​ -> Create Daemons​ -> Generate Key

创建Daemons成功输出结果，可以看到Daemons支持二进制和Docker两种方式进行部署

‍

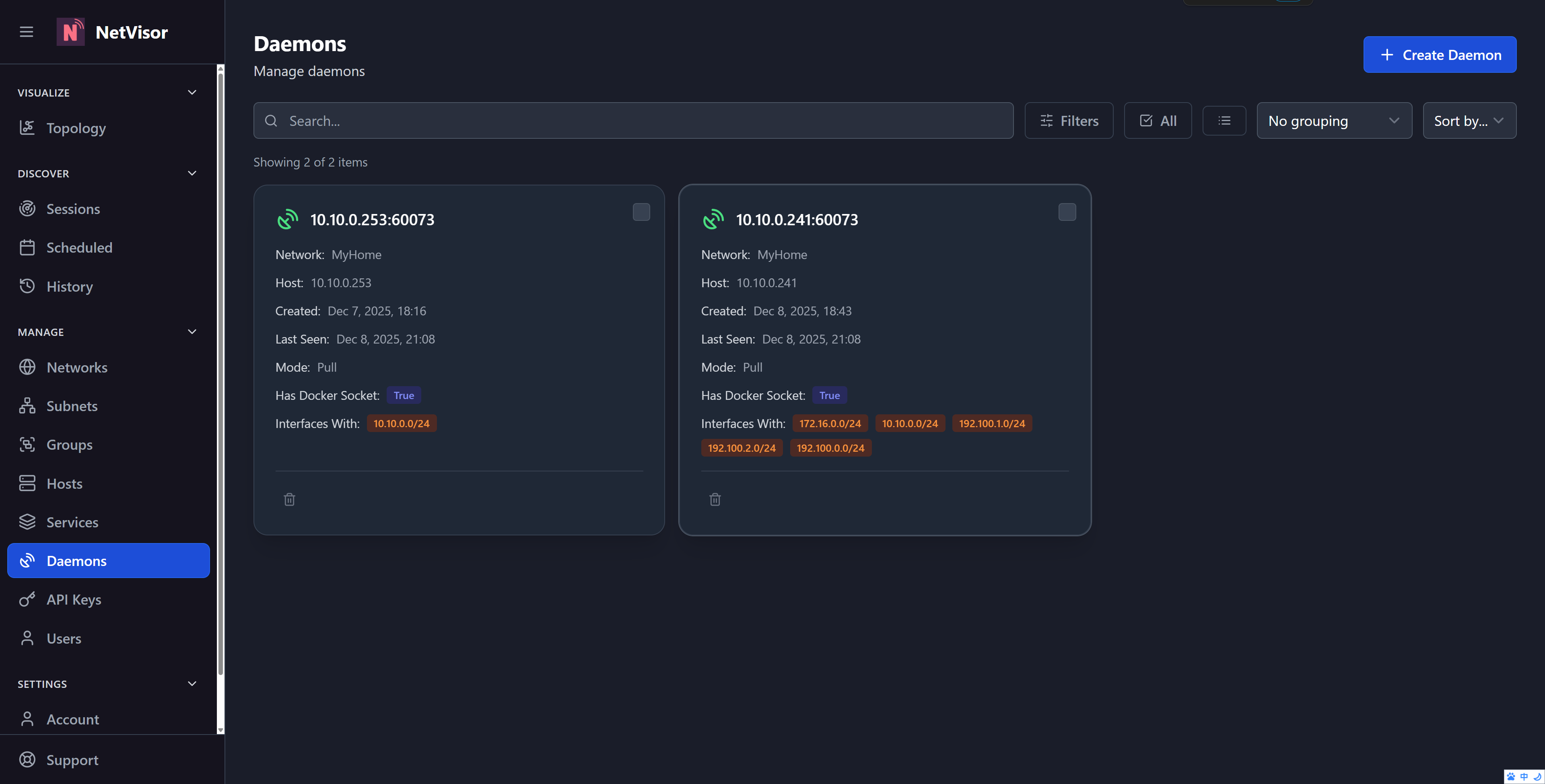

4.3 部署Daemons

1. 基于Docker Compose部署Daemons

   services:
     netvisor-daemon:
       image: mayanayza/netvisor-daemon:latest
       container_name: netvisor-daemon
       network_mode: host
       privileged: true
       restart: unless-stopped
       environment:
         # NetvisorServer URL connection
         - NETVISOR_SERVER_URL=http://10.10.0.241:8090

         # Daemon configuration,自动生成
         - NETVISOR_DAEMON_API_KEY=a1d02b4e8d854fef86b8f6fd462932ae
         - NETVISOR_PORT=60073
         - NETVISOR_MODE=Pull
         - NETVISOR_BIND_ADDRESS=0.0.0.0
         - NETVISOR_NAME=netvisor-daemon
         - NETVISOR_LOG_LEVEL=info
         - NETVISOR_HEARTBEAT_INTERVAL=30
         - NETVISOR_NETWORK_ID=366b4f33-487c-4b87-a432-caf1ea1c92a5
       volumes:
         - ./netvisor-daemon/config:/root/.config/daemon
         # Comment out the line below to disable docker discovery
         - /var/run/docker.sock:/var/run/docker.sock:ro

2. 使用二进制文件部署Daemons

   ~] bash -c "$(curl -fsSL https://raw.githubusercontent.com/mayanayza/netvisor/refs/heads/main/install.sh)"
   ~] sudo netvisor-daemon --server-url http://10.10.0.241:8090 --network-id 366b4f33-487c-4b87-a432-caf1ea1c92a5 --daemon-api-key fe74521bf48b48f1bcf6e77713ed88c7 --mode pull

‍

05 实现的效果
